🔧 Как правильно клеить трубы НПВХ (PVC-U): полная инструкция для диаметров 20-400 мм
Профессиональное руководство по клеевому соединению труб и фитингов из непластифицированного поливинилхлорида. Пошаговая технология с фото, таблицы расхода клея Tangit и Griffon, советы экспертов. Гарантия герметичности на 50+ лет.
📚 Что такое химическая сварка ПВХ труб?
Клеевое соединение (растворная сварка) труб НПВХ — это метод создания монолитных соединений, при котором специальный клей на основе растворителя временно размягчает поверхности трубы и фитинга, позволяя молекулам ПВХ взаимно проникать друг в друга. После испарения растворителя образуется неразъемное соединение, по прочности не уступающее самому материалу трубы.
Важно: Клеевые соединения выдерживают давление до PN16 и температуру до +60°C. При правильном монтаже срок службы превышает 50 лет.
🛠️ Необходимые инструменты и материалы
Инструменты:
- Труборез для пластиковых труб или ножовка по металлу с мелким зубом
- Инструмент для снятия фаски (зенковка) или напильник
- Рулетка и маркер для разметки
- Ветошь без ворса для очистки
- Защитные перчатки (нитриловые или латексные)
Материалы:
- Очиститель (праймер) для ПВХ — Tangit Cleaner, Griffon Cleaner
- Клей (растворитель) для ПВХ-U — Tangit PVC-U, Griffon WDF-05
- Трубы и фитинги из НПВХ под клеевое соединение

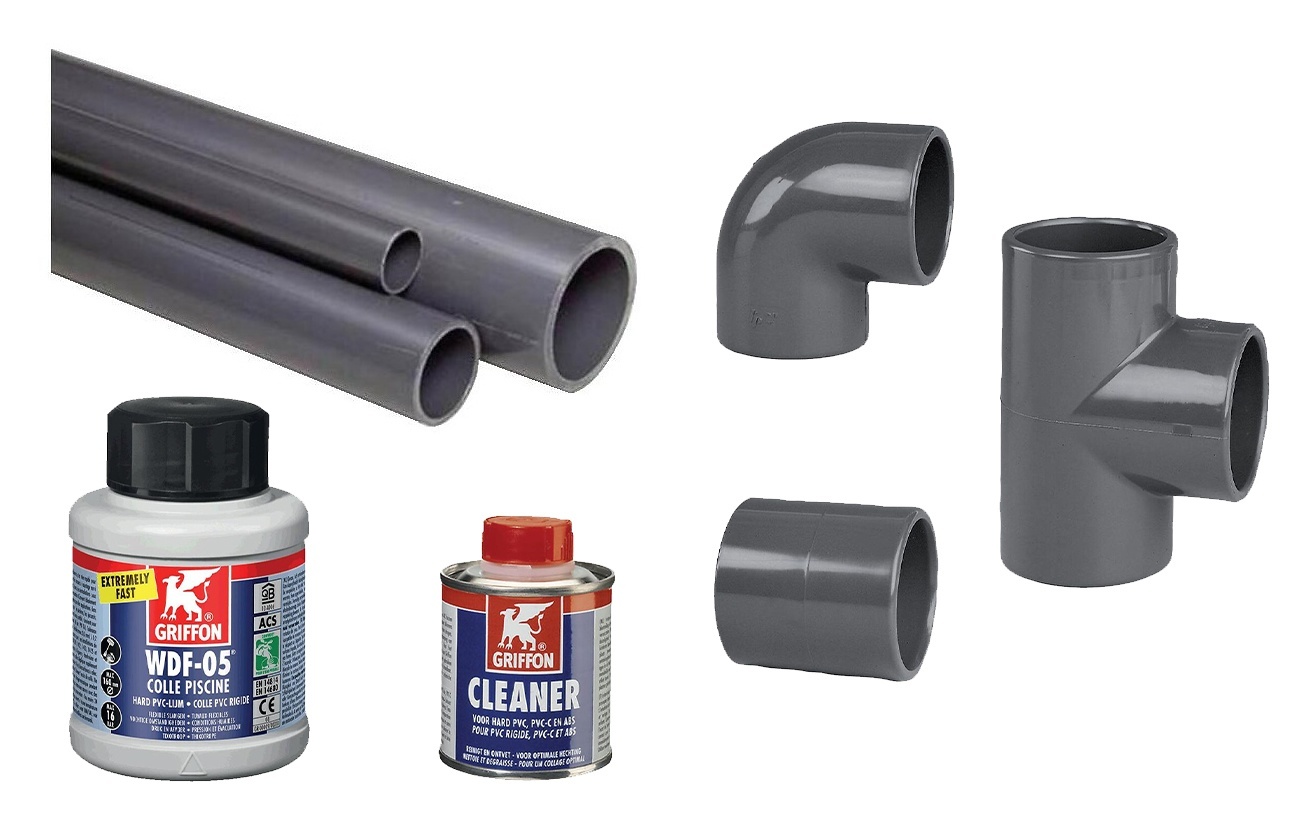

Комплект для склеивания труб ПВХ: трубы, фитинги, клей Griffon и очиститель
📖 Пошаговая инструкция склеивания труб НПВХ
1 Этап 1: Подготовка трубы
Шаг 1.1: Отмерьте и отрежьте трубу
Отрежьте трубу необходимой длины под прямым углом (90°). Используйте труборез для пластиковых труб или ножовку по металлу с мелким зубом.
⚠️ Не используйте болгарку! Она плавит края трубы, что ухудшает качество клеевого соединения.
Шаг 1.2: Снимите наружную фаску
Снимите фаску под углом 15° на глубину, равную 1/3 толщины стенки трубы. Это облегчит вставку трубы в фитинг и предотвратит сдвигание клея.

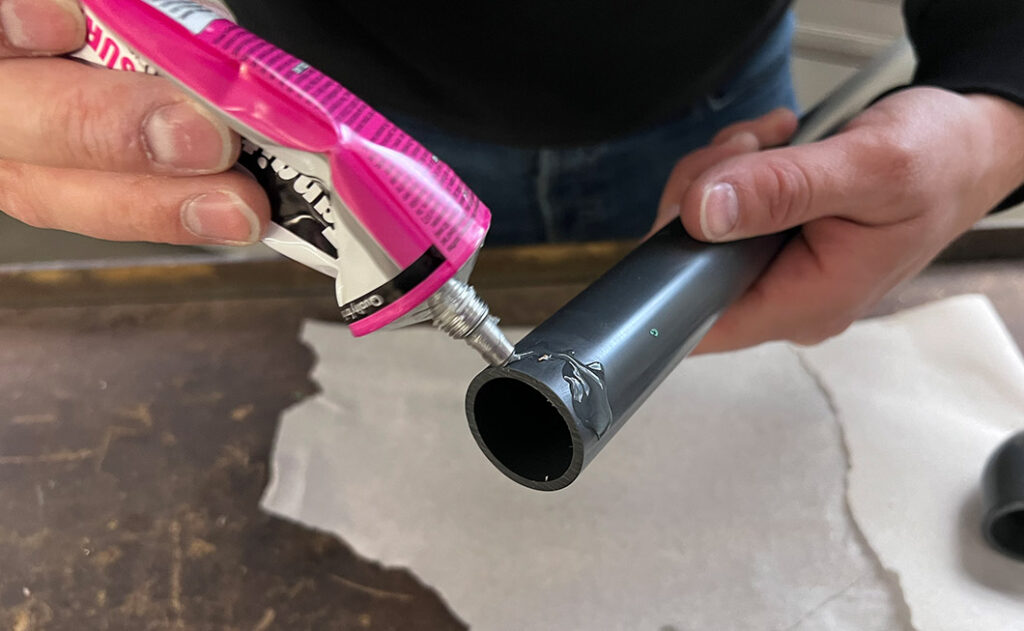

Правильное нанесение клея на подготовленную трубу
Шаг 1.3: Удалите заусенцы
Тщательно удалите все заусенцы с внутренней и внешней стороны трубы. Заусенцы создают турбулентность потока и могут забиваться.
Шаг 1.4: Отметьте глубину посадки
Отметьте на трубе глубину посадки маркером — измерьте глубину раструба фитинга и добавьте 2-3 мм запаса.
2 Этап 2: Очистка и обезжиривание
Качественная очистка — залог герметичного соединения!
- Удалите видимую грязь сухой ветошью
- Хорошо встряхните банку с очистителем
- Обильно нанесите очиститель:
- На наружную поверхность трубы (до отметки глубины посадки)
- На внутреннюю поверхность раструба фитинга
- Наносите продольными движениями (не круговыми!)
- Дайте высохнуть 10-30 секунд
💡 Важно: Очиститель удаляет грязь, влагу и размягчает верхний слой ПВХ. Не прикасайтесь к очищенным поверхностям руками!
3 Этап 3: Нанесение клея
Подготовка клея
Перед использованием хорошо перемешайте клей (не встряхивайте, чтобы не создать пузыри).
Правильная техника нанесения:
- Быстро и равномерно нанесите клей:
- На трубу: обильный равномерный слой на наружную поверхность (до метки)
- На фитинг: более тонкий слой на внутреннюю поверхность раструба
- Наносите продольными движениями от конца трубы
- Избегайте круговых движений — они создают избыток клея
- Не оставляйте пропусков!

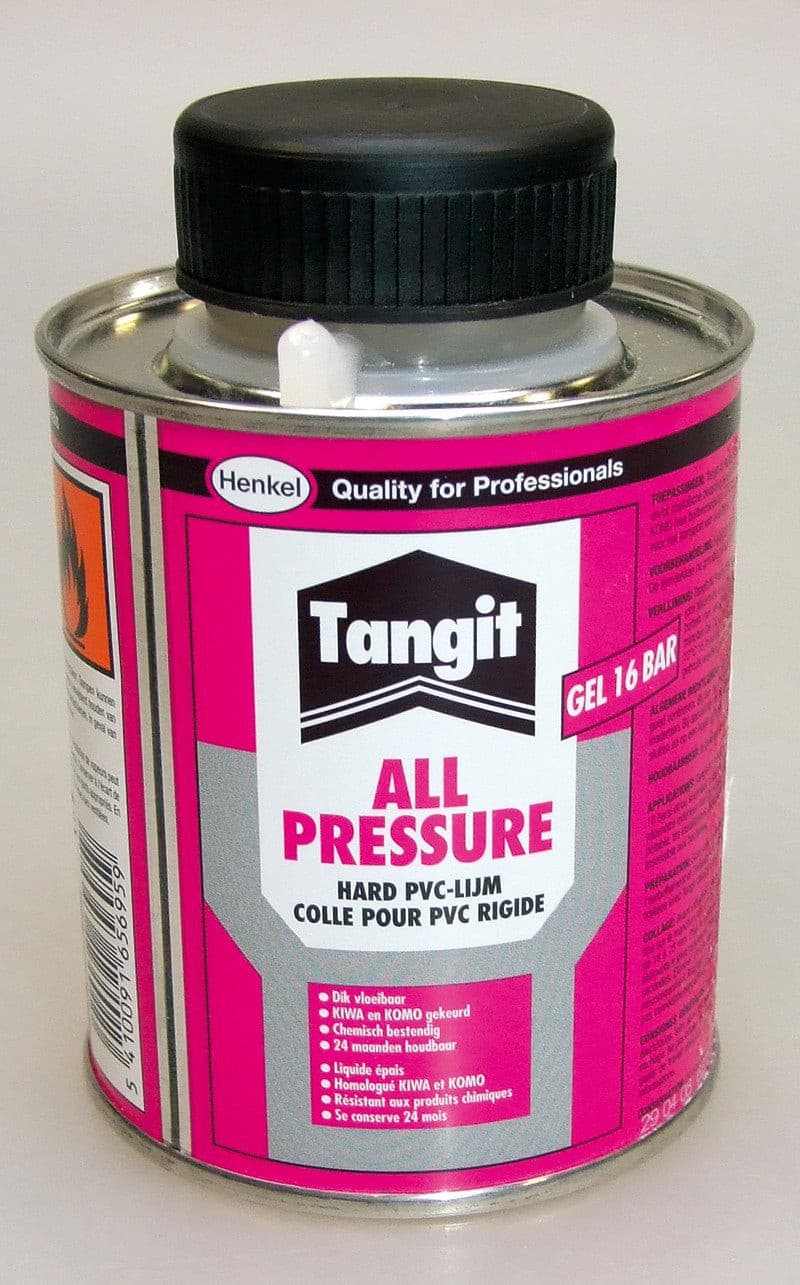

Клей Tangit PVC-U All Pressure — профессиональный состав для труб под давлением
Расход клея на одно соединение:
| Диаметр трубы, мм |
Расход клея, г |
Расход очистителя, мл |
| 20-32 |
3-8 |
2-5 |
| 40-50 |
8-15 |
8-10 |
| 63-75 |
20-30 |
15-20 |
| 90-110 |
45-70 |
25-35 |
| 125-160 |
90-140 |
40-60 |
| 200-250 |
180-280 |
80-120 |
| 315-400 |
350-550 |
150-250 |
✅ Совет: Лучше нанести немного больше клея (излишки легко удалить). Недостаток клея приведет к негерметичному соединению!
4 Этап 4: Соединение трубы с фитингом
⏱️ Действуйте быстро! У вас есть 15-30 секунд (в зависимости от температуры).
- Сразу после нанесения клея вставьте трубу в фитинг
- Вставляйте до упора (до метки глубины посадки)
- Поверните трубу на 1/4 оборота (90°) для равномерного распределения клея
- Зафиксируйте соединение руками на 15-30 секунд
- Удалите излишки клея сухой ветошью
❌ Запрещено:
- Поворачивать или корректировать соединение после фиксации
- Разъединять соединение после сборки
- Использовать растворители для очистки излишков
⏱️ Время выдержки и полимеризации
Время до первичной фиксации:
| Диаметр трубы |
Температура +20°C |
Температура +10°C |
| 20-63 мм |
30 секунд |
60 секунд |
| 63-160 мм |
60 секунд |
120 секунд |
| 160-400 мм |
120 секунд |
240 секунд |
Время до подачи давления (критически важно!):
| Диаметр трубы |
Температура +20°C |
Температура +10°C |
| До 90 мм |
24 часа |
48 часов |
| 90-160 мм |
48 часов |
96 часов |
| 160-400 мм |
72 часа |
144 часа |
💡 При температуре ниже +5°C работы не рекомендуются! При температуре +5...+15°C время выдержки увеличивается в 2-3 раза.
🔧 Особенности склеивания больших диаметров (160-400 мм)
Для труб большого диаметра действуют специальные требования:
Подготовка:
- Используйте специальный клей для больших диаметров (Tangit PVC-U Large Diameter, Griffon TS 6000)
- Требуется два человека для монтажа диаметров свыше 200 мм
- Используйте механические приспособления для удержания труб
Техника нанесения:
- Наносите клей двумя слоями для лучшей адгезии
- Время работы с клеем увеличивается до 60 секунд
- Используйте широкую кисть (50-100 мм)
Контроль качества:
- Обязательна проверка перпендикулярности среза
- После сборки удерживайте соединение 2-3 минуты
- Рекомендуется дополнительное укрепление хомутами для диаметров >315 мм
❌ Типичные ошибки и как их избежать
Ошибка 1: Нанесение клея на грязную/влажную поверхность
Результат: Соединение будет негерметичным, возможна утечка
Решение: Всегда используйте очиститель перед клеем!
Ошибка 2: Отсутствие фаски на трубе
Результат: Клей сдвигается при сборке, образуются пустоты
Решение: Снимайте фаску 15° на всех трубах
Ошибка 3: Медленная сборка (>30 сек)
Результат: Клей высыхает, соединение некачественное
Решение: Работайте быстро, наносите клей непосредственно перед сборкой
Ошибка 4: Поворот трубы более чем на 1/4 оборота
Результат: Разрушение клеевого слоя
Решение: Поворачивайте не более чем на 90°
Ошибка 5: Подача давления раньше времени
Результат: Разгерметизация соединения
Решение: Строго соблюдайте время выдержки (24-72 часа)
🏆 Рекомендуемые производители клея
Инструкция составлена на основе технических рекомендаций ведущих мировых производителей клеевых составов для НПВХ:
🇩🇪 Tangit (Henkel)
Страна: Германия
Опыт: более 30 лет на рынке
Преимущества: мировой лидер в производстве клеев для ПВХ, широкая линейка продуктов Tangit PVC-U для всех типов трубопроводов, соответствие европейским стандартам EN 14680
🇳🇱 Griffon (Bostik)
Страна: Нидерланды
Специализация: профессиональные составы для бассейнов
Преимущества: серия Griffon Uni-100 и WDF-05 разработана специально для систем водоподготовки бассейнов, высокая химическая стойкость, быстрая полимеризация
🇺🇸 Weld-On (IPS Corporation)
Страна: США
Специализация: специализированные клеи для больших диаметров
Преимущества: серия Weld-On 717 и 724 для труб диаметром до 400 мм, низкая вязкость для равномерного распределения, соответствие стандартам ASTM D2564
🇪🇸 MAITEC (UNECOL)
Страна: Испания (Валенсия)
Производитель: UNECOL ADHESIVE IDEAS, S.L.
Продукт: PVC PEGAFOR — профессиональный клей на основе тетрагидрофурана и циклогексанона
Характеристики: вязкость 8000 сП при 20°C, плотность 0.96 г/см³, время открытой выдержки 4 минуты
Преимущества: оптимальное соотношение цена/качество, соответствие стандартам EN 14680, подходит для труб диаметром 20-400 мм, содержание VOC 79.07%
💡 Совет: Используйте клей и очиститель одного производителя для гарантированной совместимости компонентов!
✅ Все перечисленные производители:
- Соответствуют европейскому стандарту EN 14680 (Клеи для труб из ПВХ)
- Имеют сертификаты для контакта с питьевой водой
- Гарантируют срок службы соединений более 50 лет
- Прошли испытания на химическую стойкость и долговечность
Информация актуальна для: труб и фитингов из НПВХ (PVC-U) диаметром 20-400 мм, применяемых в системах водоснабжения, бассейнов, ирригации, химической промышленности и водоочистки.
Нормативная база: EN 14680 (Клеи для труб из ПВХ), EN 14814 (Системы трубопроводов из ПВХ), технические регламенты производителей Tangit, Griffon, Weld-On, UNECOL.
